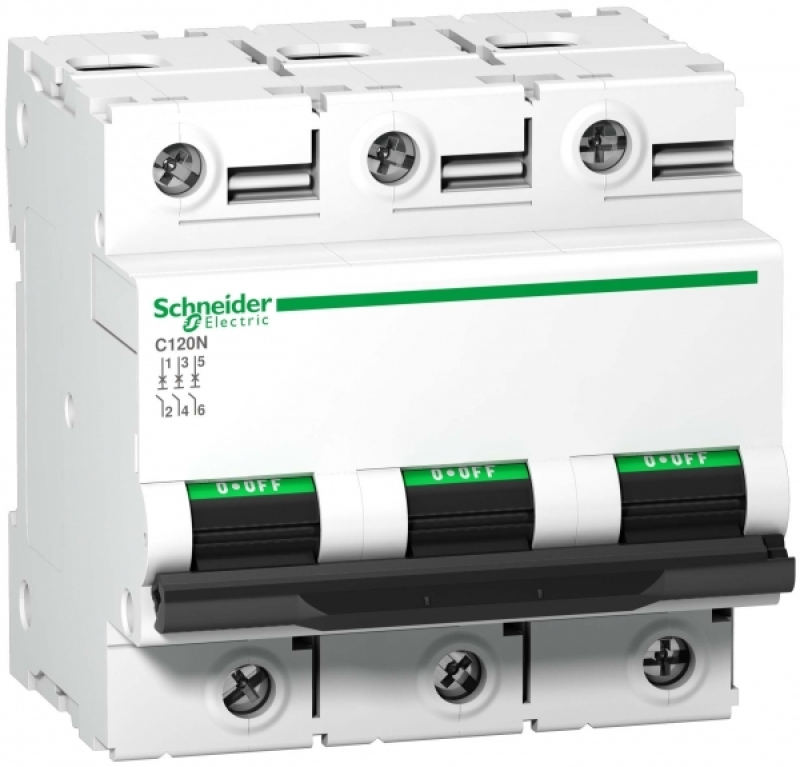

Автоматический выключатель Schneider Acti9 C120N - 3P - 80A - C - 10kA - 4.5M - 400В

Артикул товара: A9N18365

Код товара: 361-201

Производитель: Schneider

Есть в наличии на удалённом складе

Поставка — 1-2 недели

48420 руб.

С учетом НДС

Отключающая способность	10 kA
Рабочее напряжение (В)	400В
Тип расцепителя	термомагнитный
Количество модулей	4.5
Установочная глубина (мм)	73 мм
Масса брутто (кг)	0.579
Серия	Schneider C120

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ C120N 3П 80A C. Автоматические выключатели С120N обеспечивают защиту цепей от токов короткого замыкани я и перегрузки. А также возможность секционирования в промышленных электроустановках в соответствии со стандартом ГОСТ Р 50030.2 (МЭК 60947-2). Аппараты позволяют обеспечить высочайший уровень отключающей способности а также частичной или полной селективности в щитах конечного распределения модульного исполнения.

Функции:

Защита цепей от токов короткого замыкания;
Защита цепей от токов перегрузки;
Возможность секционирования в промышленных электроустановках в соответствии со стандартом МЭК/EN 60947-2;
Сигнализация повреждения и аварийное отключение посредством устанавливаемых дополнительно вспомогательных устройств.

Тип напряжения	AC (перемен.)
Глубина установочная (встраив.)	44
Номин. ток	80
Номин. (расчетное) напряжение	400
Частота	50...60
Характеристика срабатывания (кривая тока)	C
Класс токоограничения	3
Категория перенапряжения	4
Степень загрязнения	3
Модульная ширина (общ. кол-во модульных расстояний)	4.5
Степень защиты (IP)	IP20
Количество защищенных полюсов	3
Возможна дополнит. комплектация	Да
Общ. количество полюсов	3

Размер (ШхВхГ)	8.1 x 8 x 7.9 см
Частота	50
Тип напряжения	AC (перемен.)
Глубина установочная (встраив.)	44 мм
Номинальный ток	80 А
Номин. напряжение	400 В
Номин. напряжение (до)	400
Частота	50...60 Гц
Частота (до)	60
Характеристика срабатывания (кривая тока)	C
Номин. напряжение изоляции Ui	500 В
Класс токоограничения	3
Категория перенапряжения	4
Степень загрязнения	3
Ширина по количеству модульных расстояний (количество модулей)	4.5
Степень защиты (IP)	IP20
Количество защищенных полюсов	3
Отключающая способность по EN 60898	10
Отключающая способность по IEC 60947-2	10
Сечение одножильного жёсткого провода	1.5...50 мм?
Сечение многожильного провода	1...35 мм?
Рабочая температура окружающей среды	-25...70 °C
Возможна дополнит. комплектация	1
Общ. количество полюсов	3
Номинальная отключающая способность Icn EN 60898 при 400 В	10
Номинальная отключающая способность Icn EN 60898 при 230 В	10
Номинальная отключающая способность Icn IEC 60947-2 при 230 В	20
Номинальная отключающая способность Icn IEC 60947-2 при 400 В	10
Номинальное импульсное выдерживаемое напряжение Uimp	6

Тип устройств	Электромеханический
Номинальный ток	80 А
Напряжение изоляции	500 В пер. тока
Номинальное импульсное напряжение (Uimp)	6 кВ
Степень загрязнения	3
Срабатывание тепловой защиты	Эталонная температура - 50 °C
Класс токоограничения	3
Рабочая температура	От -30 до +70 °C
Температура хранения	От -40 до +85 °C
Степень защиты	Открытый аппарат - IP20; Аппарат в модульном шкафу - IP40 (Класс изоляции II)
Тропическое исполнение (МЭК 60068-1)	Степень 2 (относительная влажность 95 % при 55 °С)
Износостойкость (кол-во циклов В-О)	Электрическая - 10 000 (10-63 A) / 5000 (80-125 A); Механическая - 20 000
Вес	615 г
Кол-во модулей Ш = 9 мм	9

Сертификат (425 Кб)

Сертификат соответствия требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования"

Сертификат (695 Кб)

Сертификат соответствия требованиям Технического регламента РФ №123-ФЗ "Технический регламент о требованиях пожарной безопасности"/Технического регламента ЕАЭС 043/2017 "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения"

Сертификат (334 Кб)

Сертификат (5.8 Мб)

Декларация о соответствии требованиям Технического регламента Евразийского экономического союза ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники"
