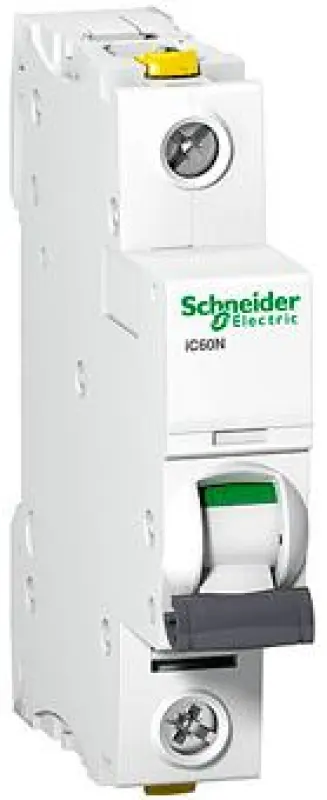

Автоматический выключатель Schneider Acti9 iC60N - 1P - 16A - D - 10kA - 2M

Артикул товара: A9F75116

Код товара: 243-230

Производитель: Schneider

Есть в наличии на удалённом складе

Поставка — 1-2 недели

6183 руб.

С учетом НДС

Отключающая способность	10 kA
Рабочее напряжение (В)	220В
Тип расцепителя	термомагнитный
Количество модулей	2
Установочная глубина (мм)	44.5 мм
Масса брутто (кг)	0.109
Серия	Schneider iC60N

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iC60N 1П 16A D. Аппараты iC60N отвечают требованиям как бытового (ГОСТ Р 50345), так и промышленного (ГОСТ 50030.2) стандартов. Сочетают в функции защиты цепей от токов короткого замыкания и перегрузки. Обеспечивают возможность секционирования в промышленных электроустановках. Сигнализируют об аварийном отключении посредством индикатора состояния - функция Visi Trip. Обеспечивают видимый разрыв, благодаря зеленой полосе над тумблером включения - функция Visi Safe.

Функции:

Защита цепей от токов короткого замыкания;
Защита цепей от токов перегрузки;
Возможность секционирования в промышленных электроустановках в соответствии со стандартом МЭК/EN 60947-2;
Индикация аварийного отключения посредством красного механического индикатора состояния, расположенного на передней панели автоматического выключателя

Тип напряжения	AC/DC
Глубина установочная (встраив.)	44.5
Номин. ток	16
Номин. (расчетное) напряжение	230
Частота	50...60
Характеристика срабатывания (кривая тока)	D
Класс токоограничения	3
Категория перенапряжения	4
Степень загрязнения	3
Модульная ширина (общ. кол-во модульных расстояний)	1
Степень защиты (IP)	IP20
Количество защищенных полюсов	1
Возможна дополнит. комплектация	Да
Общ. количество полюсов	1

Размер (ШхВхГ)	1.8 x 8 x 7.9 см
Частота	50
Тип напряжения	AC/DC
Глубина установочная (встраив.)	44.5 мм
Номинальный ток	16 А
Номин. напряжение	230 В
Номин. напряжение (до)	230
Частота	50...60 Гц
Частота (до)	60
Характеристика срабатывания (кривая тока)	D
Номин. напряжение изоляции Ui	500 В
Класс токоограничения	3
Категория перенапряжения	4
Степень загрязнения	3
Ширина по количеству модульных расстояний (количество модулей)	1
Степень защиты (IP)	IP20
Количество защищенных полюсов	1
Отключающая способность по EN 60898	6
Отключающая способность по IEC 60947-2	10
Сечение одножильного жёсткого провода	1...25 мм?
Сечение многожильного провода	1...16 мм?
Рабочая температура окружающей среды	-35...70 °C
Возможна дополнит. комплектация	1
Общ. количество полюсов	1
Номинальная отключающая способность Icn EN 60898 при 230 В	6
Номинальная отключающая способность Icn IEC 60947-2 при 230 В	10
Номинальное импульсное выдерживаемое напряжение Uimp	6
Номинальная отключающая способность Icn EN 60898 при 400 В	NA
Номинальная отключающая способность Icn IEC 60947-2 при 400 В	NA

Тип устройств	Электромеханический
Номинальный ток	16 А
Напряжение изоляции	500 В
Номинальное импульсное напряжение (Uimp)	6 кВ
Степень загрязнения	3
Срабатывание тепловой защиты	Эталонная температура - 50 °C
Класс токоограничения	3
Рабочая температура	От -35 до +70 °C
Температура хранения	От -40 до +85 °C
Тропическое исполнение	Степень 2 (относительная влажность 95 % при 55 °С)
Степень защиты	Открытый аппарат - IP20; Аппарат в модульном шкафу - IP40 (Класс изоляции II)
Категория перенапряжения (МЭК 60364)	IV
Износостойкость (кол-во циклов В-О)	Электрическая - 10 000; Механическая - 20 000
Категория применения	A
Вес	125 г
Кол-во модулей Ш = 9 мм	2
