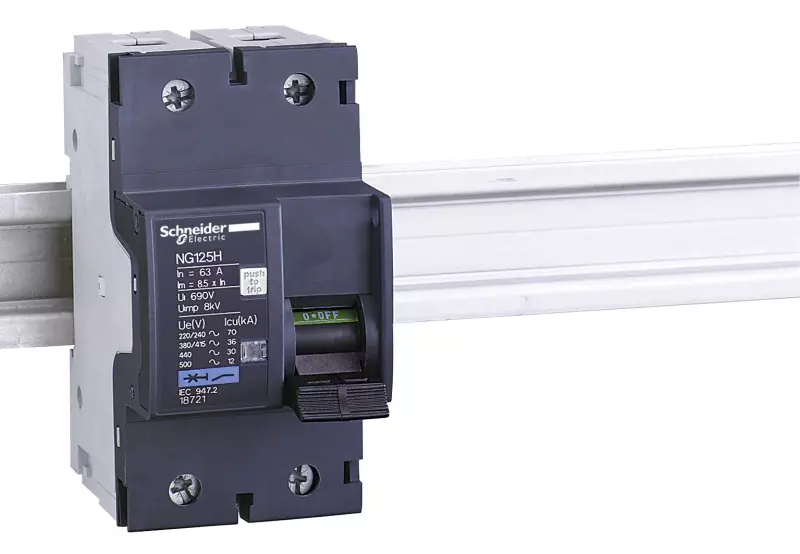

Автоматический выключатель Schneider Acti9 NG125H - 2P - 16A - C - 36kA - 3M

Артикул товара: 18715

Код товара: 081-393

Производитель: Schneider

Есть в наличии на удалённом складе

Поставка — 7-10 дней

46710 руб.

С учетом НДС

Отключающая способность	36 kA
Рабочее напряжение (В)	230 В
Тип расцепителя	термомагнитный
Количество модулей	3
Установочная глубина (мм)	47 мм
Масса брутто (кг)	0.476
Серия	Schneider NG125H

АВТОМАТИЧЕСКИЙ ВЫКЛ. NG125H 2П 16A C. Автоматические выключатели NG125 обеспечивают защиту цепей от токов короткого замыкани я и перегрузки. А также возможность секционирования в промышленных электроустановках в соответствии со стандартом ГОСТ Р 50030.2 (МЭК 60947-2). Аппараты позволяют обеспечить высочайший уровень отключающей способности, а также частичной или полной селективности в щитах конечного распределения модульного исполнения.

Автоматический выключатель NG125H C 16A 2p. серия продукта: NG125 - диапазон: Acti 9 - тип устройства или его аксессуаров: миниатюрный автоматический выключатель - краткое название устройства: NG125H - область применения: распределение - тип сети: постоянный ток, переменный ток - технология блока контроля и управления: термомагнитный - отключающая способность: 36 кА Icu в соответствии с EN/IEC 60947-2 - 380...415 V переменный ток 50/60 Гц, 12 кА Icu в соответствии с EN/IEC 60947-2 - 500 V переменный ток 50/60 Гц, 25 кА Icu в соответствии с EN/IEC 60947-2 - <= 250 V постоянный ток, 30 кА Icu в соответствии с EN/IEC 60947-2 - 440 V переменный ток 50/60 Гц, 70 кА Icu в соответствии с EN/IEC 60947-2 - 220...240 V переменный ток 50/60 Гц. Преимущества: Максимальные возможности в модульном исполнении Обладая преимуществом простоты монтажа при модульном исполнении, автоматические выключатели NG125 сочетают производительность и прочность, необходимые в большинстве требовательных промышленных электрических установок.... применения: Обеспечение защиты в любых зданиях промышленных предприятий и организаций сферы услуг:, Защита вводов в модульном шкафе, Выводы в силовых распределительных щитах....

Тип напряжения	AC
Глубина установочная (встраив.)	81
Номин. ток	16
Номин. (расчетное) напряжение	230
Частота	50...60
Характеристика срабатывания (кривая тока)	C
Категория перенапряжения	4
Степень загрязнения	3
Модульная ширина (общ. кол-во модульных расстояний)	3
Степень защиты (IP)	IP20
Количество защищенных полюсов	2
Отключение нейтрали (N)	Да
Возможна дополнит. комплектация	Да
Общ. количество полюсов	2

Размер (ШхВхГ)	5.4 x 10.3 x 8.1 см
Частота	50
Тип напряжения	AC
Глубина установочная (встраив.)	81 мм
Номинальный ток	16 А
Номин. напряжение	230 В
Номин. напряжение (до)	415
Частота	50...60 Гц
Частота (до)	60
Характеристика срабатывания (кривая тока)	C
Номин. напряжение изоляции Ui	690 В
Категория перенапряжения	4
Степень загрязнения	3
Ширина по количеству модульных расстояний (количество модулей)	3
Степень защиты (IP)	IP20
Количество защищенных полюсов	2
Отключение нейтрали (N)	1
Отключающая способность по IEC 60947-2	70
Сечение одножильного жёсткого провода	1.5...50 мм?
Сечение многожильного провода	1...35 мм?
Рабочая температура окружающей среды	-30...70 °C
Возможна дополнит. комплектация	1
Общ. количество полюсов	2
Номинальная отключающая способность Icn IEC 60947-2 при 230 В	70
Номинальная отключающая способность Icn IEC 60947-2 при 400 В	36
Номинальное импульсное выдерживаемое напряжение Uimp	8
Класс токоограничения	NA
Номинальная отключающая способность Icn EN 60898 при 400 В	NA
Номинальная отключающая способность Icn EN 60898 при 230 В	NA
